1.光柵尺工作原理--簡介

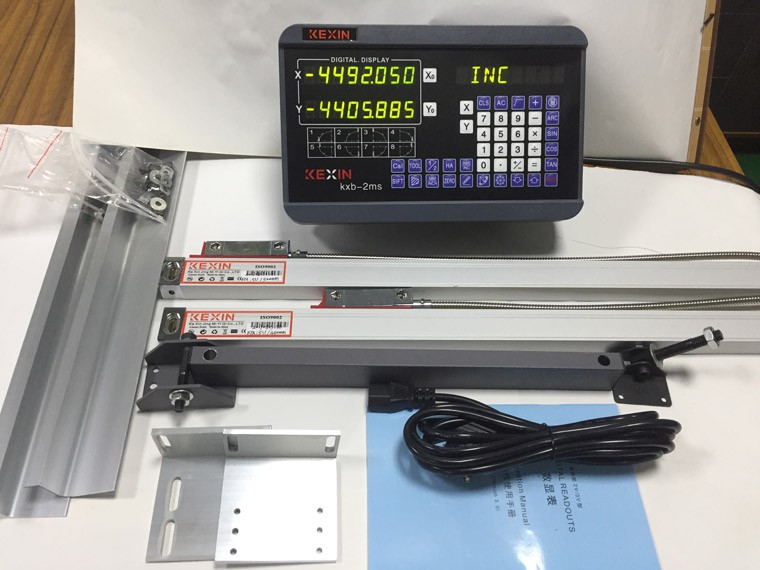

　　光柵尺，也稱為光柵尺位移傳感器或光柵尺傳感器，是通過利用光柵的光學原理工作的測量反饋裝置。光柵尺經常應用于數控機床的閉環伺服系統中，可用作直線位移或者角位移的檢測。其測量輸出的信號為數字脈沖，具有檢測范圍大，檢測精度高，響應速度快的特點。例如，在數控機床中常用于對刀具和工件的坐標進行檢測，來觀察和跟蹤走刀誤差，以起到一個補償?shù)毒叩倪\(yùn)動誤差的作用。

2.光柵尺工作原理--結構

　　光柵尺是由標尺光柵和光柵讀數頭兩部分組成。標尺光柵一般固定在機床活動部件上，光柵讀數頭裝在機床固定部件上，指示光柵裝在光柵讀數頭中。光柵檢測裝置結構光柵檢測裝置的關鍵部分是光柵讀數頭，它由光源、會聚透鏡、指示光柵、光電元件及調整機構等組成。光柵讀數頭結構形式很多，根據讀數頭結構特點和使用場合分為直接接收式讀數頭。

3.光柵尺工作原理

　　以透射光柵為例，當指示光柵上的線紋和標尺光柵上的線紋之間形成一個小角度θ，并且兩個光柵尺刻面相對平行放置時，在光源的照射下，位于幾乎垂直的柵紋上，形成明暗相間的條紋。這種條紋稱為“莫爾條紋”。嚴格地說，莫爾條紋排列的方向是與兩片光柵線紋夾角的平分線相垂直。莫爾條紋中兩條亮紋或兩條暗紋之間的距離稱為莫爾條紋的寬度，以W表示：

　　W=ω /2* sin(θ /2)=ω /θ 。
